Régalage du bloque optique pour les PSX

Tout d'abord, je tiens a dire que les informations qui sont présentées ici ne sauraient en aucun cas engager ma responsabilité. Il s'agit seulement d'une aide pour réparer sa PSX (tout seul comme un grand), il va sans dire qu'il vaut mieux avoir des notions de base en électronique pour effectuer ses manœuvres, et surtout être MINUTIEUX pour démonter le bloc laser.

VOUS FAITES SES OPERATIONS A VOS RISQUES ET PERILS

     je tiens a dire egalement que les images, et les textse ne sont pas de moi.

      Il suffit quelques fois de nettoyer la lentille du lecteur laser pour redonner la vie a votre psx, pour cela, prenez juste un coton tige et de l'alcool a 90°, et déposez une goutte d'alcool a l'aide du coton tige sur la lentille et d'essuyer ensuite , laissez sécher un peu, si ça marche toujours pas mieux (99% des cas quand même) lisez la suite.

Type de problèmes rencontrés :

- Lit les CD originaux mais ne lit pas ou mal les CD-R.
- On entend la tête de lecture qui a du mal à lire le CD.
- Lors de l'insertion d'un cd, il n'y a que l'écran blanc avec le logo de Sony et ensuite l'écran d'accès aux cartes mémoires.
- Le lecteur se lance et s'arrête aussi tôt.
- Les CD-R fonctionnent, mais les animations et les sons saccadent.
- Le lecteur fait un bruit de clic clac et le cd ne tourne pas.

Le defaut le plus commun des playstations et des ne pas reconnaitre ou de ne pas lire les disques, ce defaut s'amplifie au fur et a mesure que la console chauffe. cela apparait quand le bloc optique ,ne peux plus suivre ou lire les pistes du cd

Ce defaut apparait le plus souvent sur les premieres versions de la console (SCPH1000, 1001, 1002), parce qu'elle comprend des pieces de plastique dans le bloc optique qui se degradent et empeche le bon fonctionnement. Sur les dernieres versions (50XX,70XX et 90XX)n'ont apparement pas ce probleme.De plus ses modeles n'ont plus les potentiometres de reglage de la serie 10XX

Si votre PSX est anciennes,regardez cette image du bloc laser, le suport de lentille n'est pas exactement parallelle a la plauqe, ce bloc a besoin d'une reparation,

Le faisseau laser n'arrive pas parrallele au cd et donc il y a des problemes de reflection-> pb de lecture (disque non reconnu, animation et musiques saccadées, blocage lors des chargements.

Si votre console semble fonctionner mieux quand on la retourne, elle a sans doute besoin d'un petit reglage de potentiometres et peu etre aussi d'un demontage et depannnage du bloc laser.

Le moyen le plus simple pour pallier a ce probleme est (avec les modeles scph-1002) est de retourner la console sur le couvercle ou parfois sur la tranche mais au bout d'un moment il faudra l'ouvrire pour reparer se qui ne vas pas.

mais cela va bien un temps, apres, il faut mettre les mains dans le camboui....

Régalage du bloque optique pour les PSX série 1002.

Pour cela, il faut démonter le capot de la psx, un conseil, si cette opération vous fait déjà peur passez votre chemin et porter votre psx chez un réparateur.... malgré tout cette manipulation n'est pas irréversible, il suffit de procéder par étapes pour pouvoir faire marche arrière a tout moment, donc le mot d'ordre est : pas de précipitation, allez courage, quand il faut y aller, il faut y aller:

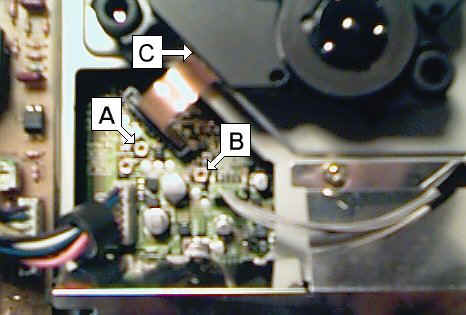

Utiliser un ournevis plat de petite taille 2 mm et si possible isolé.Régler le potentiomètre B  en le tournant dans le sens inverse des aiguilles d'une montre, de 10 degrés environ, puis essayez à nouveau le jeu, si ça ne marche toujours pas, tourner encore de 10° (45 ° maximum).

Le problème persiste :

Régler le potentiomètre A en le tournant dans le sens des aiguilles d'une montre, de 3 à 5 degrés environ, puis essayer à nouveau le jeu, si ça ne marche toujours pas, tourner encore de 3 à 5 degrés (15 ° maxi). Si ça ne marche toujours pas, essayer dans l'autre sens par rapport à la position initiale du potentiomètre

Si malgré les réglages des deux potentiomètres A et B, vous avez toujours les animations FMV et les sons qui saccadent, réglez de 2° ou 10° maxi à droite ou à gauche, le potentiomètre C qui se trouve sur le lecteur optique à proximité du câble en nappe.

Conseil pour le réglage des animations FMV.

Mettre sur le lecteur une copie de sauvegarde possédant en intro une animation FMV assez longue. Bloquer le switch du couvercle avec un gros crayon de façon à faire tourner le CD. Attendre le début de l'animation FMV et commencer par régler le potentiomètre A, de façon à avoir la meilleure fluidité possible (attention, le tournevis doit être légèrement en biais pour éviter de toucher le CD). Si le réglage du potentiomètre A ne suffit pas, faire de même avec le potentiomètre C.



Malgré tous les réglages, les animations FMV saccadent toujours :

Si malgré tous les réglages effectués, les animations et les sons FMV saccadent toujours, cela vient de la lentille optique, qui dérape désespérément sur les sillons du CD. Contrairement à tous ce que l'on peut dire sur le web concernant les problèmes de lentilles optiques des PSX et notamment sur les derniers modèles SCPH 1002, ce n'est pas la lentille qui est en cause. Mais le chariot sur lequel elle repose. Celui-ci est maintenu en appui sur un rail grâce à un petit ressort en plastique. Et c'est ce petit ressort en plastique qui est la cause de tous les déboires de lecture. Avec le temps, ce petit ressort en plastique perd toute sa tension, provoquant ainsi un jeu pendant le mouvement du chariot. C'est pour cela que la lentille dérape en permanence sur les sillons du CD, et particulièrement sur les CD gravés ou les sillons sont beaucoup plus fins que sur les CD pressés. Voilà pourquoi les originaux passent et pas vos copies.

Si sa ne marche toujours pas allez voire a la page 2:
